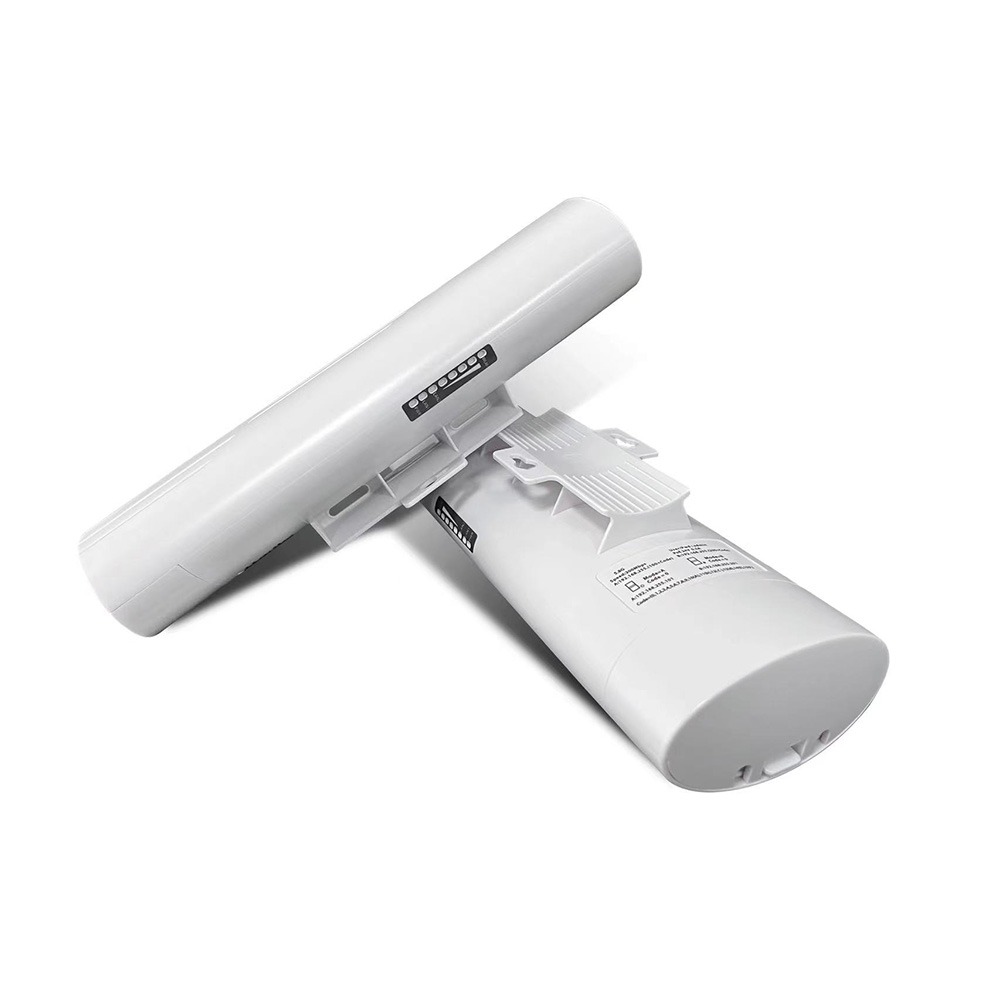

產品品名：HC-503網橋5.8G 3公里
產品概述：
HC-503是一款工作在5G頻段支持802.11AC技術的高性能企業級室外網橋產品。獨特的數碼管配對技術，無需電腦配置，輕松完成點對點、點對多點（8點以內）設備的配對。百兆網絡接口，5.8G 802.11AC 無線處理速度最高可達450Mbps。供電方式靈活，支持24V PoE網線供電及12V 1A DC本地供電，網線供電距離可達50-70米（與網線材質有關）。采用室外IP65防風、防雨、防塵、防曬防護等級外殼設計，輕松適應戶外各種惡劣環境。內置5dBi雙極化板狀天線，安裝簡單快捷。具有高性能、高增益、高接收靈敏度、高帶寬等特點，大大增強了無線傳輸性能及穩定性，主要適用戶外終端距離視頻傳輸?shù)葓?chǎng)所。
硬件產品特點：
◆? 超高性價比的硬件配置
企業級的主控芯片，工業級電路設計，支持IEEE802.11b/g/n協議，可提供300Mbps無線接入速度以及300Mbps以太網交換處理速度。優秀的抗高低溫設計，充分保障用戶網絡數據在極限環境能夠?qū)崟r(shí)、長期、穩定、高效能地傳輸，提升用戶體驗。
◆? 強大的無線傳輸能力
采用高功率和高接收靈敏度的電路設計，大大增強了無線傳輸?shù)木嚯x，提高無線傳輸?shù)男阅芎头€(wěn)定性。
◆? 配對簡單高效
無需網絡專業知識，無需電腦操作，輕松撥碼并將主從設備數碼管調節到相同數值即可完成點對點、點對多點（8點以內）配對工作。
◆? 供電方式靈活
設備不僅支持PoE遠程網線供電的供電方式，還支持12V 1A DC本地連接電源的供電方式，滿足各種場景的需求，降低施工成本，靈活選擇供電方式。
◆? 時尚小巧、安裝簡單方便
外形時尚小巧，安裝方式靈活簡單，擁有壁掛、抱桿固定安裝方式，在不影響原有設計的基礎上，大大降低施工人員的施工難度，提升施工效率。
軟件產品特點：
◆? 一目了然的設備總覽概況
WEB瀏覽器登錄設備即可實時查看接系統狀態、網橋狀態、接口狀態信息，簡單清晰的界面，讓用戶實時知曉設備工作狀態。
◆? 傻瓜式快速設置&強大的無線優化
用戶無需了解過多的無線知識，無需過多專業知識，簡單幾步即可實現點對點、點對多點（8點以內）設備的配對。簡單設置便可完成無線優化，輕松提升鏈路傳輸質量及使用效果。
◆? 時刻保障用戶的網絡安全
設備橋接及VAP信號均采用先進的WPA-PSK&WPA2-PSK加密策略，橋接信號無線終端搜索不到。
◆? 簡單高效的系統配置功能
網絡對時、訪問密碼修改、本地備份/還原設置、恢復出廠設置、本地/在線升級，簡單明了的功能讓您輕松完成設備的系統設置，提升設備的健壯性。
?
產品技術規格
|
產品參數 |
|
|
硬件配置 |
|
|
型號 |
HC503 |
|
主芯片 |
MTK7628KN+7610E 450Mbps
高性能企業級芯片 |
|
主 頻 |
580MHz MIPS? 24KEc? 中央處理器 |
|
無線技術 |
5G:450M 802.11a/n/ac
1T1R技術 |
|
Memory |
1MB DDR RAM |
|
Flash |
8MB |
|
網絡接口 |
WAN:1*10/100Mbps自適應RJ45網絡接口 LAN:1*10/100Mbps自適應RJ45網絡接口 |
|
按鈕/開關 |
1*數碼開關/復位按鈕，短按數碼管顯示數值加一， 長按5秒恢復出廠設置 主從撥碼開關：主為接入點模式、從為客戶端模式 |
|
指 示 燈 |
信號SIG指示燈，ETH網絡接口狀態指示燈，電源指示燈、系統指示燈、數碼管指示燈 |
|
電 源 |
24V 1A非標 PoE供電； DC 12V 1A，功耗﹤10W |
|
工作環境 |
溫度：-30℃～+55℃（工作），-40℃ ～+70℃（儲存） 濕度（非凝結）：10％～90％（工作），5％～95％（儲存） |
|
產品尺寸 |
285mm*98mm*98mm |
|
產品重量 |
N/A |
|
天 線 |
內置高增益14dBi定向板狀天線（水平波半角60°，垂直波半角15°） |
|
射頻特性 |
|
|
頻率范圍 |
ISM波段: 4.900GHz ~ 5.850GHz |
|
信道分布 |
5G：36、40、44、48、52、56、60、64、100、104、108、112、116、120、124、128、132、136、140、149、153、157、161、165 |
|
調制方式 |
OFDM =
BPSK,QPSK,16-QAM,64-QAM,256-QAM;DSSS = DBPSK,DQPSK,CCK |
|
輸出功率 |
11a @54M:20±2dB,
@6M:23±2Db 11n 20MHz：@MCS9:20±2dB, @MCS0:23±2dB 11n 40MHz：@MCS9:20±2dB, @MCS0:23±2dB 11ac 40MHz @MCS9:20±2dB,
@MCS0:23±2dB 11ac 80MHz @MCS9:20±2dB,
@MCS0:23±2Db |
|
接收靈敏度 |
11a: ＜-72dbm@54Mbps, ＜-89dbm@6Mbps 11n 20MHz: ＜-71dbm@MCS8, ＜-89dbm@MCS0 11ac 40MHz：＜-66dbm@MCS9, ＜-84dbm@MCS0 11ac 80MHz: ＜-63dBm@MCS9 ＜-81dBm@MCS0 |
|
EVM |
802.11n: ≤-28 dB
802.11a: ≤-25 dB |
|
頻 偏 |
＜±20ppm |
|
軟件特性 |
|
|
工作模式 |
主AP(網橋接入點)、從AP(網橋客戶端)，通過撥碼開關轉換 |
|
組網方式 |
點對點、點對多點（8點以內） |
|
管理方式 |
中文WEB遠程管理 |
|
網橋配置 |
無線模式：網橋接入點、網橋客戶端切換 網橋接入點： 橋接SSID、加密方式(WPA2-PSK、WPA-PSK、不加密)、橋接密碼、無線協議、 無線帶寬、無線信道、無線功率(100%、75%、50%、25%、10%、5%) 網橋客戶端： 橋接SSID、加密方式(WPA2-PSK、WPA-PSK、不加密)、橋接密碼、 對端MAC地址鎖定、無線信道、無線功率(100%、75%、50%、25%、10%、5%) |
|
網 絡 |
靜態IP/動態獲取 |
|
系 統 |
登錄密碼修改、恢復出廠、本地升級 |
